Dự phòng phân tầng (Cascade redundancy)

Cấu hình dự phòng phân tầng là một dạng thiết kế dự phòng dành cho hệ thống UPS nhằm tối ưu hóa khả năng bảo vệ các tải quan trọng.

Khác với cấu hình dự phòng song song, các UPS phải hòa chung ngõ ra thì cấu hình phân tầng cho phép 1 UPS có thể dự phòng cho nhiều UPS khác nhau với tải ngõ ra độc lập.

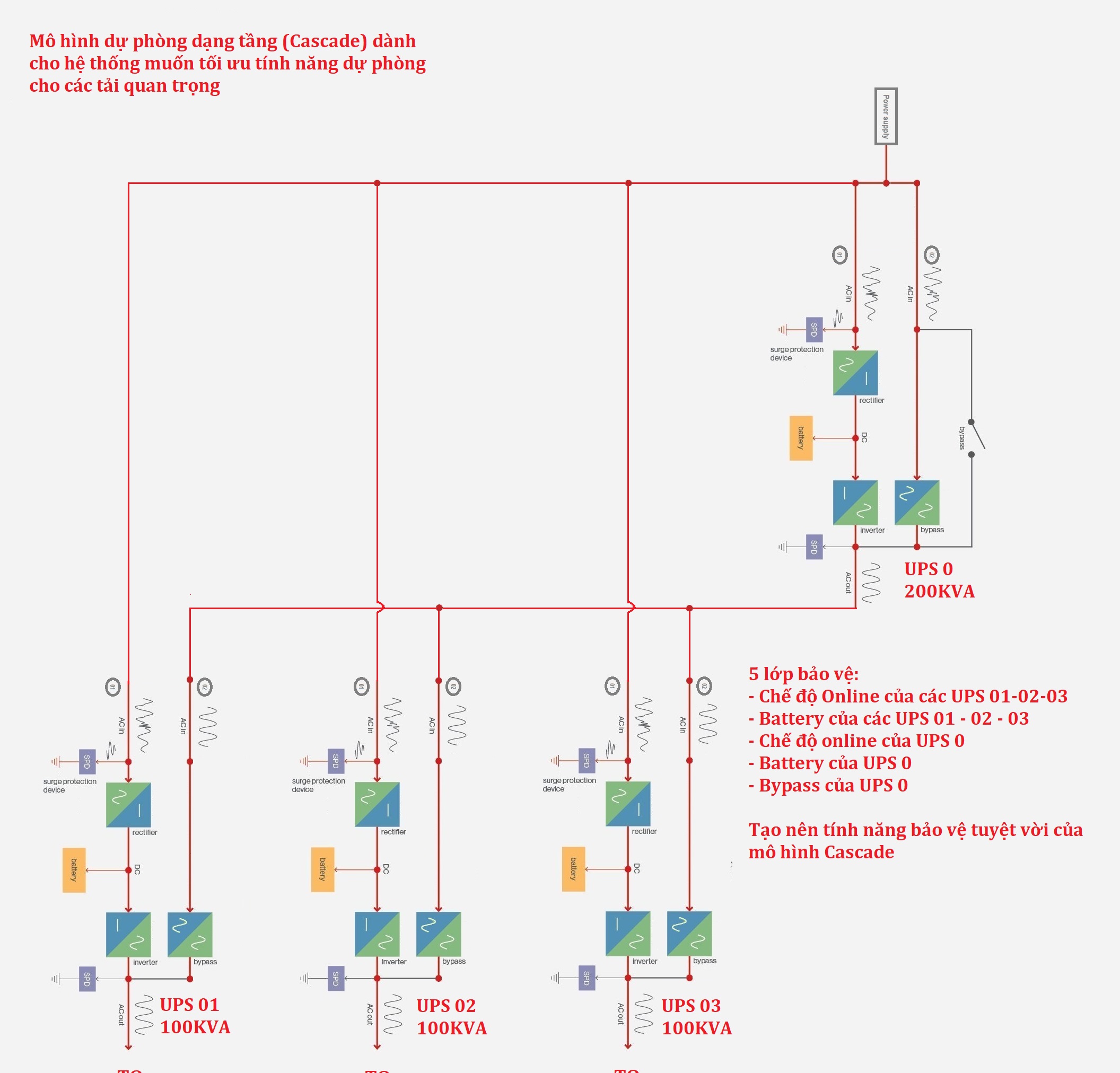

UPS dự phòng đóng vai trò UPS trung tâm, dự phòng cho các UPS khác thông qua ngõ bypass.

Giải pháp này cung cấp 05 lớp bảo vệ:

1. Chế độ Online của các UPS cấp nguồn trực tiếp cho tải

2. Chế độ Battery của các UPS cấp nguồn trực tiếp cho tải

3. Chế độ Online của UPS trung tâm

4. Chế độ Battery của UPS trung tâm

5. Chế độ Bypass của UPS trung tâm

Tuy nhiên giải pháp này yêu cầu tính toán cũng như giải pháp chi tiết hơn để tối ưu hoạt động của hệ thống cũng như chi phí đầu tư.
