Hoạt động song song - Nâng cao khả năng dự phòng của hệ thống UPS.

Hoạt động song song - Chức năng nâng cao khả năng dự phòng của hệ thống UPS.

- Như phần trước đã đề cập, bản thân UPS đã được thiết kế để tối ưu hóa khả năng đảm bảo duy trì nguồn điện ngõ ra.

- Tuy nhiên, một số ứng dụng hoạt động liên tục có yêu cầu khắt khe hơn về khả năng dự phòng cũng như khả năng thay thế UPS mà không làm gián đoạn tải.

- UPS được thiết kế để hoạt động song song với các loại cấu hình 1+1 , N+1, N+2 . . . N+n để đạt được mục tiêu duy trì nguồn điện liên tục. Nói 1 cách đơn giản các UPS chạy song song đồng thời cấp nguồn cho tải, khi 1 UPS hư hoặc sự cố, các UPS còn lại vẫn đủ sức gánh vác.

Vd: tải thiết bị cần 60KVA

1. Trường hợp chạy đơn chỉ cần trang bị UPS 60kVA + Accu tương ứng

2. Trường hợp chạy song song dự phòng:

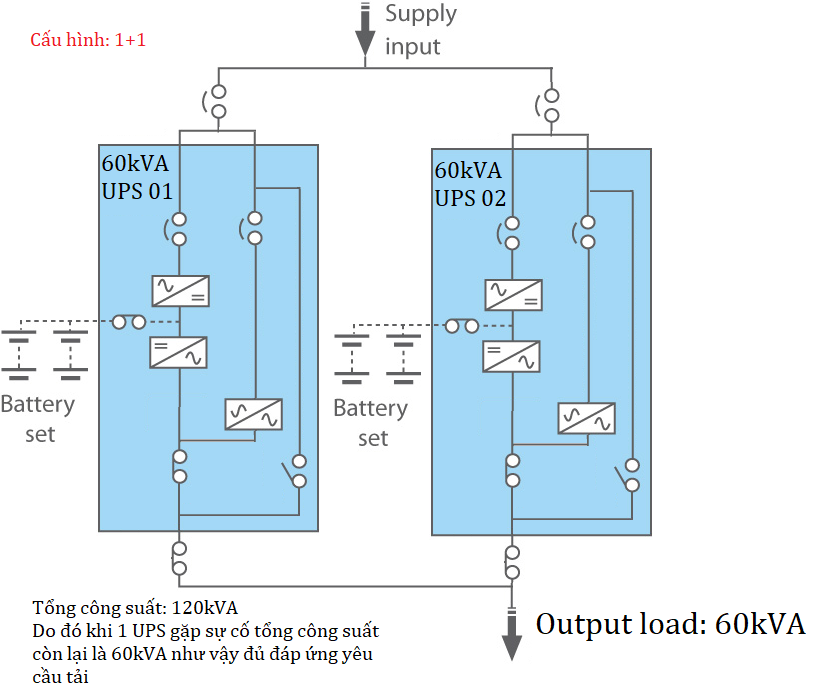

- Cấu hình 1+1 : trang bị gồm UPS 60kVA + UPS 60kVA

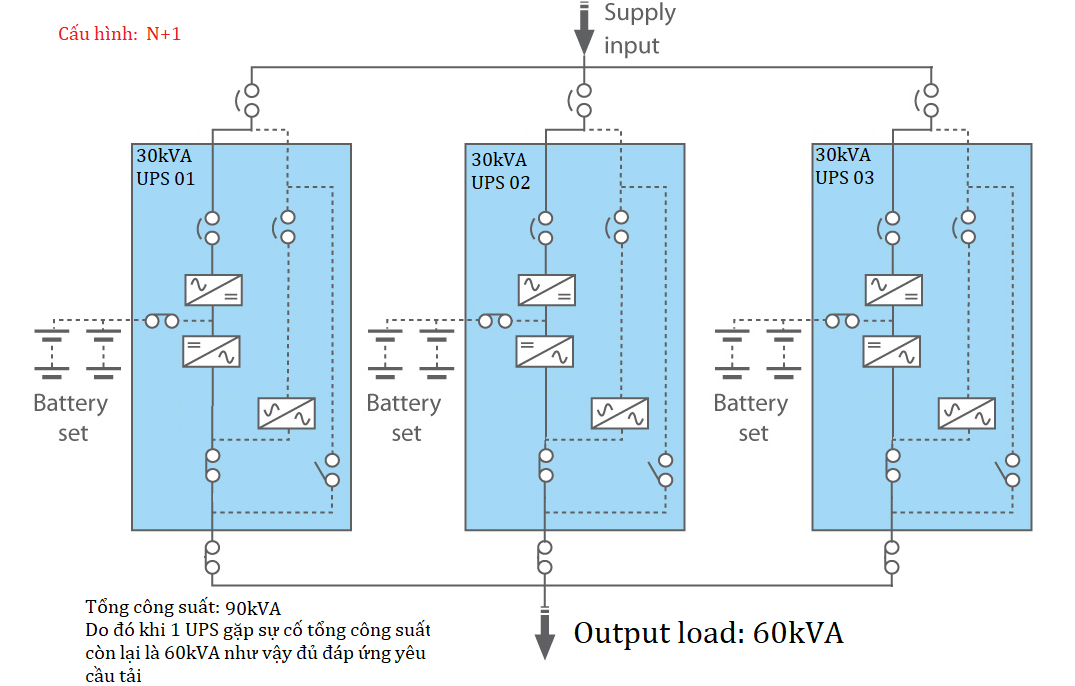

- Cấu hình N+1 : Trang bị gồm 2(UPS 30kVA) + 30kVA hoặc 3(UPS 20kVA) + 20kVA hoặc 6(UPS 10kVA) + 10kVA (Sơ đồ minh họa theo hình). Việc lựa chọn cấu hình tùy thuộc giải pháp thiết kế và các điều kiện sẵn có.

- Ngoài ra còn các cấu hình 1+n / N+2 ... N+n tùy nhu cầu thiết kế tuy nhiên ít sử dụng do không tối ưu chi phí.

- Một dạng thiết kế dự phòng dạng phân tầng (Cascade) sẽ trình bày trong chủ đề khác.

P/s: Hình ảnh lấy từ một số nguồn có chỉnh sửa nhằm mục đích minh họa bài viết.
